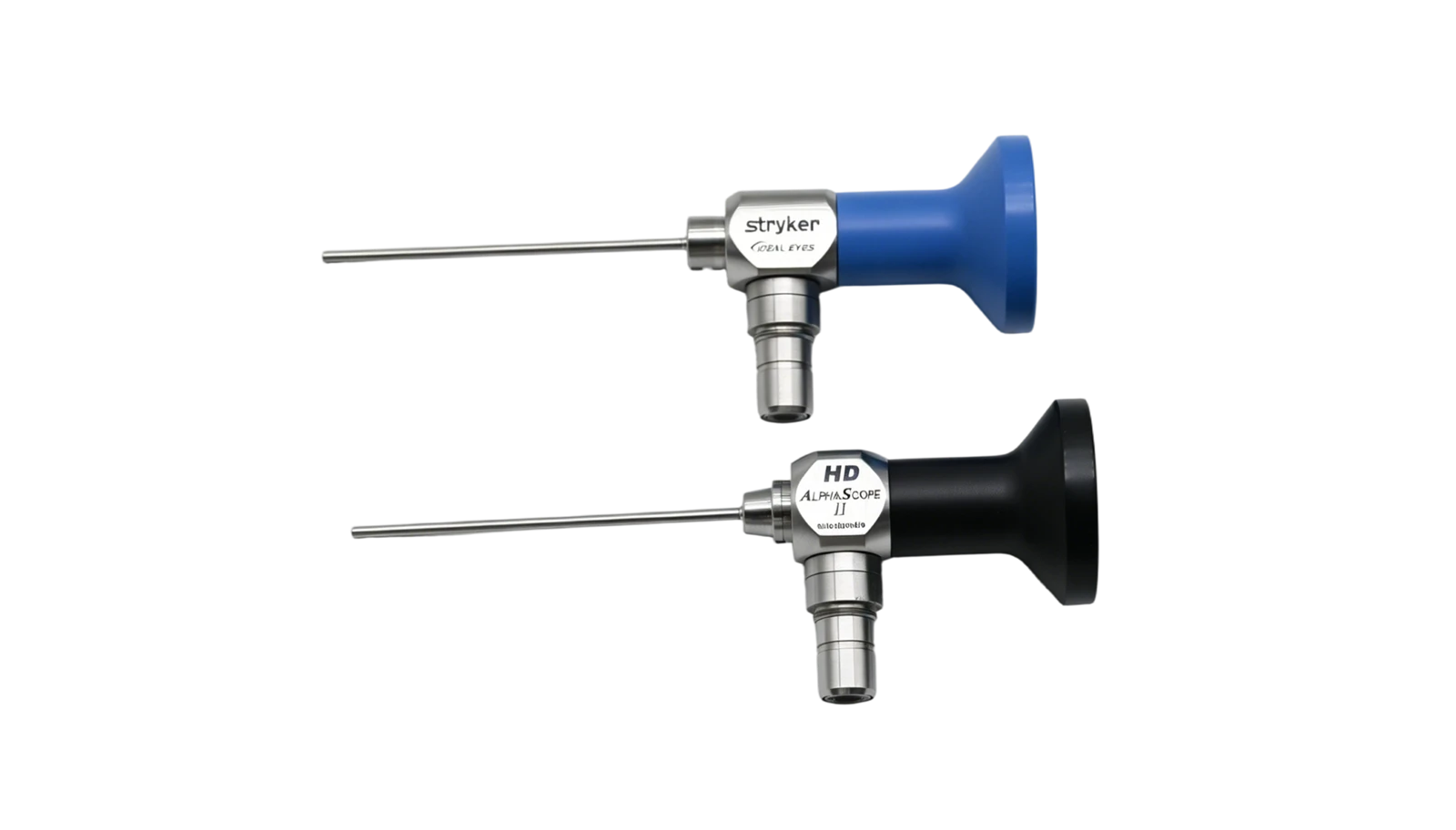

Овај технички случај се фокусира на два модела артроскопа вилице, СТРИКЕР 0502-119-010 и ГИММИ Е.8186.20. Детаљно разлажемо комплетан радни ток растављања оптичког сочива, дубинског чишћења, склапања и оптичке калибрације. Ова два опсега деле скоро идентичну унутрашњу оптичку архитектуру, тако да су њихова логика решавања проблема и оперативни поступци веома заменљиви. Овај водич служи као универзална референца за сервисирање сличних артроскопских оптичких система.
Растављање оптичке путање
Започните растављање оптичког пута тако што ћете извадити одстојне цеви, дијафрагме и компресијске блокове адаптера. Користите закачену сонду да посегнете у одстојну цев, лагано је олабавите, а затим је подигните прецизним клештама. Лагано куцните по кућишту нишана да бисте померили унутрашње компресијске блокове. Током овог корака потребна је пажљива контрола примењене силе како би се спречило померање унутрашњих оптичких компоненти или оштећење услед вибрација. Да би се осигурало да редослед поравнања оптичких компоненти остане неометано током растављања, користи се редукционо кућиште.
(Инсталирајте редукционо кућиште)
(Смањење кућишта)

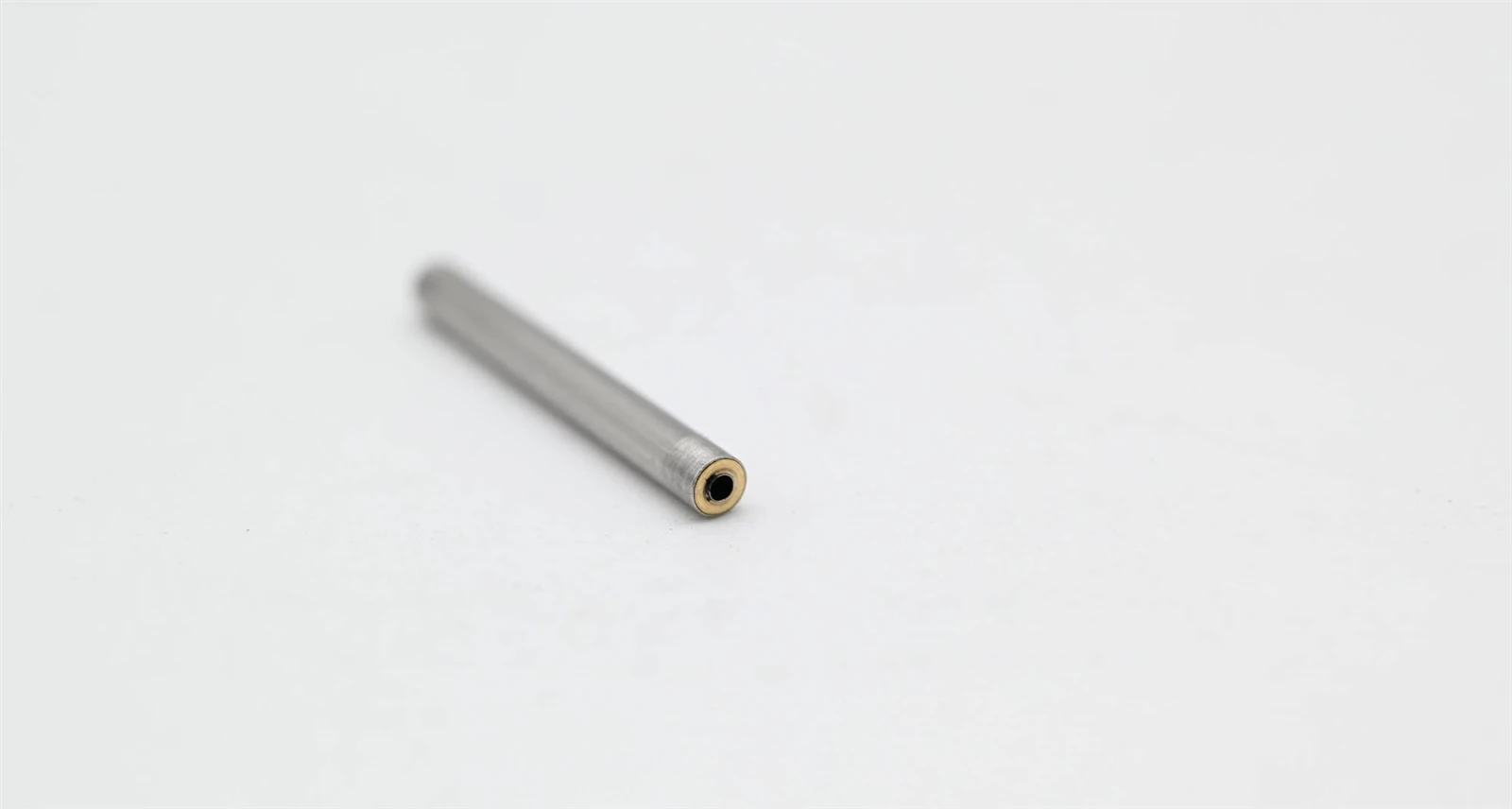

Специфична структура редукционог кућишта састоји се од цеви од нерђајућег челика са спољним пречником од 2,7 мм која служи као главно тело, са бакарним чаурама (дебљине 2 мм) постављеним на оба краја; унутра је уграђена цев од нерђајућег челика унутрашњег пречника 1,1 мм и спољашњег пречника 1,25 мм. Овај алат захтева високу концентричност и функције како би се осигурало да сочива шипке задрже свој оригинални редослед без промена током растављања и склапања.

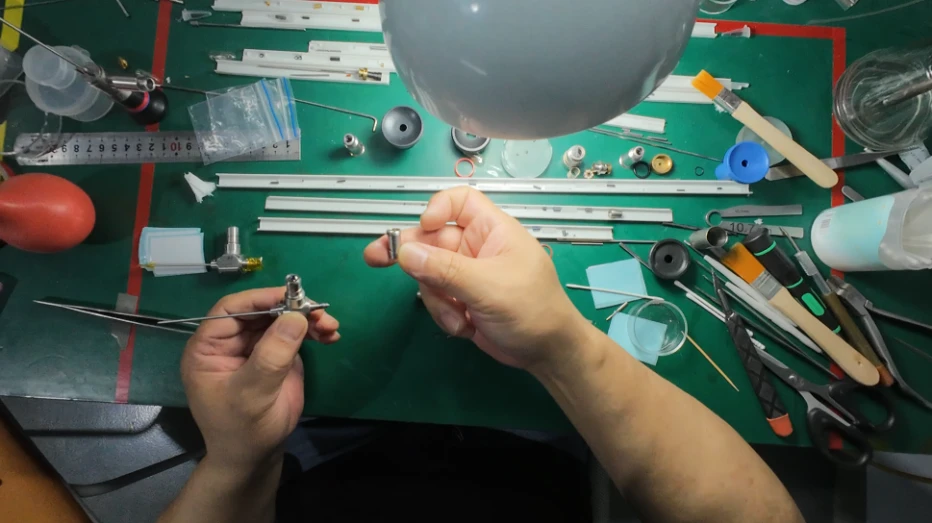

Повежите редукционо кућиште и проширени спољни адаптер на артроскоп. Лагано куцните по телу доскона док вршите визуелну инспекцију све док се сочива штапа не изложе из отвора цеви нискона. Метода за потврду потпуног уклањања свих оптичких елемената је следећа: Уметните танку цев од нерђајућег челика у артроскоп, означите позицију на којој цев не може да напредује даље, а затим упоредите ову обележену дубину са укупном дужином спољне цеви опцина да бисте проверили да ли су све унутрашње компоненте у потпуности извучене.
Чишћење
Након што су сви оптички елементи уклоњени, пређите на чишћење унутрашњости тела нискона. Прво остружите остатке лепка са дисталног врха пинцетом, а затим исполирајте преостале слојеве лепка помоћу брусног папира гранулације 1200 да бисте вратили чисту металну површину.
Да бисте очистили унутрашњи зид осовине опцина, гурните марамице без длачица-натопљене алкохолом- напред и назад кроз лумен помоћу цеви од нерђајућег челика.
Цев од нерђајућег челика која се користи у овом случају има спољни пречник од 1,0 мм и унутрашњи пречник од 0,9 мм, што одговара димензијама оптичког система. Процес чишћења се мора поновити неколико пута како би се осигурало да нема загађивача на унутрашњим зидовима.
(вакуумско пражњење под негативним-притиском)

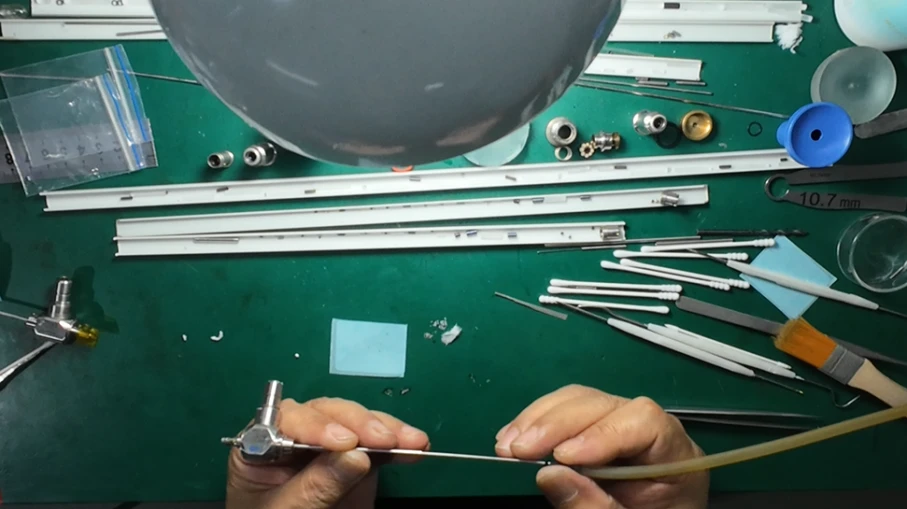

Након брисања, повежите уређај за усисавање на цев од нерђајућег челика да бисте извршили вакуумско пражњење са негативним-притиском на унутрашњем зиду осовине, уклањајући ситне остатке, влакна и остатке алкохола изнутра. Померајте цев од нерђајућег челика напред и назад више пута током усисавања да бисте осигурали потпуно чишћење свих сегмената лумена. Када је чишћење завршено, запечатите оба краја осовине опцина са заптивачем на високој{3}}температури да бисте блокирали прашину и избегли секундарну контаминацију.
Тест Ассембли
Унутрашња навлака се користи за подешавање центрирања влакнастог кабла окулара. Ако је чаура оштећена или узрокује одступање оптичког центра, избрусите је и поправите на часовничарском стругу. Приликом уклањања штапићастих сочива, користите склопове окулара из СТРИКЕР цистоскопа или хистероскопа са одговарајућим унутрашњим и спољашњим пречникима као помоћне алате како бисте растављене оптичке компоненте држали у исправном редоследу.
(Помоћни алат за демонтажу)
Монтажа захтева изузетно високу оперативну прецизност. Ово кућиште за поправку има 40к лупу за рад; такође је прихватљив-бинокуларни микроскоп велике снаге. Пре монтаже, обе стране сочива лупе/микроскопа и све клешта за стезање морају бити темељно очишћене да би се уклониле мрље од прашине и уља.
О избору алата,,екстра-фине пинцете се користе за рибање и инсталирање одстојних цеви, док су за држање оптичких сочива потребне наменске специјалне клешта. Овај случај користи клешта за сочива са округлим отвором вилице од 1,1 мм. Овај дизајн ефикасно спречава губитак или гребање сочива током брисања. Унутрашњи отвор одстојних прстенова треба да се обрише ситним тампонима-без влакана да би се гарантовала чистоћа на свим површинама које се спајају.
За овај модел ендоскопа, најбоље је потпуно раставити, очистити и поново саставити цео склоп сочива објектива. Унутрашњост тела нишана подељена је на три дела, што чини монтажу од позади ка напред прилично изазовном. Током поступка, прво уклоните сочива шипке и одстојнике; затим загрејте склоп сочива објектива на приближно 200 степени и користите специјализовани цевасти алат да гурнете сваки оптички елемент један по један. Када је чишћење завршено, уметните компоненте узастопно почевши од дисталног краја (главе нишана) да бисте поново саставили јединицу сочива објектива.
Везивање објектива
Процес везивања директно одређује непропусност и радни век групе сочива објектива. Ова поправка користи прилагођену заптивну масу отпорну-на високе температуре са следећим својствима:
Подноси температуре до 500 степени, добро се везује за стакло и нерђајући челик и показује одличну отпорност на старење, киселине и алкалије. Овај полу{2}}провидни лепак има добру течност; када се користи за лепљење склопова сочива објектива, обезбеђује ефективну дубину продирања и непропусност-надмашујући получврсте лепкове-у том погледу. Међутим, потребна је пажљива контрола радног времена, а загревање до приближно 300 степени је неопходно ако је потребно раставити лепљиви слој.[сазнај више о...]
- Мешање лепка: Равномерно мешајте одговарајућу количину лепка око 2 минута, а затим га оставите да одстоји више од десет минута ради пре-очвршћавања. Почните са наношењем када лепак добије благу лепљивост; његова смањена течност спречава унутрашње цурење. Подесите брзину мешања према температури околине: тањи лепак на високој температури може се мешати нешто брже. Ситни микромехурићи створени током мешања ће се природно распршити и неће утицати на коначне резултате заптивања. Имајте на уму да се лепак благо скупља током мировања. Ако дође до непотпуног пуњења током инкапсулације, површински лепак ће се природно конвергирати унутра преко молекуларне напетости како би се обезбедило потпуно унутрашње заптивање.

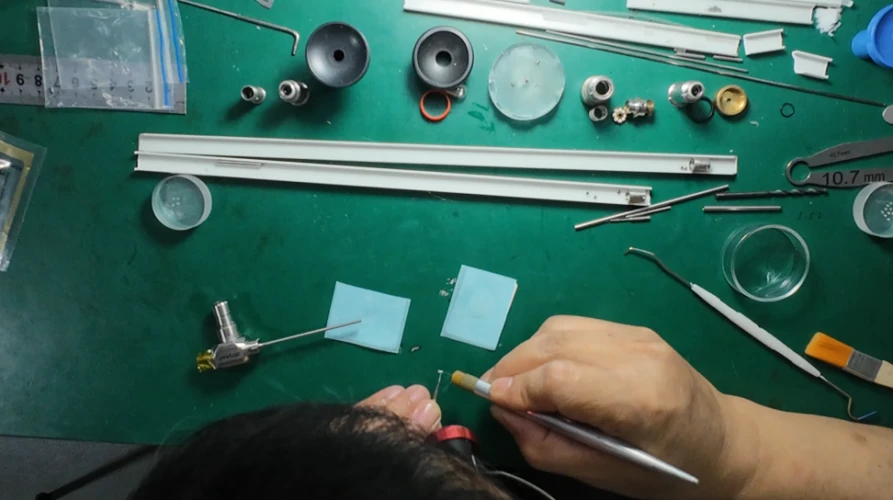

- Дозирање лепка: Почните са дозирањем када лепак достигне стање танког низа. Учврстите акупунктурну иглу од 0,3 мм као апликатор лепка. Кораци операције: Прво, лагано залепите сочиво објектива ка споља пинцетом која носи мали комад 3М траке, поново-причврстите сочиво микро-пинцетом од 1,2 мм, покупите лепак акупунктурном иглом и нанесите равномерни премаз око предње половине обима сочива објектива. Поново поставите сочиво у отвор цеви уз помоћ чачкалице. Након уметања, пажљиво проверите да ли се лепак прелива или накупља око периметра сочива.
(Дозирање лепка)
- Уклањање вишка лепка: Оставите спојени склоп да стоји 8 сати; лепак добија делимичну тврдоћу, али се у овој фази не очвршћава у потпуности. Састружите вишак лепка чачкалицама или памучним штапићима, осушите склоп топлотом да бисте максимизирали снагу везивања, а затим обришите алкохолним тампонима. За огреботине на површини сочива или тврдокорне остатке који се не могу уклонити једноставним тампонима или алкохолом, разблажите смесу за полирање чистом водом и нежно је полирајте врхом чачкалице умотаним у микровлакна. Важан подсетник: Завршите оптичко подешавање слике док је лепак још увек делимично осушен и потврдите квалификовану слику пре коначног потпуног очвршћавања. Потпуно осушен лепак ствара трајне везе које отежавају накнадно растављање и поновно{5}}отклањање грешака.
Калибрација окулара
Да бисте раставили окулар, отворите спољну цев окулара помоћу алата за стругање. Накнадно -лемљење може прецизно вратити оригинални пречник и ширину цеви без угрожавања прецизности монтаже.
Пре постављања окулара, притисните одстојне цеви до краја у положај помоћу клешта, а затим монтирајте основу за подешавање окулара за фино-подешавање центрирања кабла са влакнима. Темељно очистите унутрашње навоје окулара да бисте избегли да остаци упадну на оптичку путању током увлачења навоја. Полако ротирајте окулар ка унутра док посматрате-оптичку слику у реалном времену. Ако оптички кабл није поравнат, раставите све делове, поново-очистите и поновите склапање.
(Очистите унутрашње навоје окулара)
Завршна поправка и монтажа

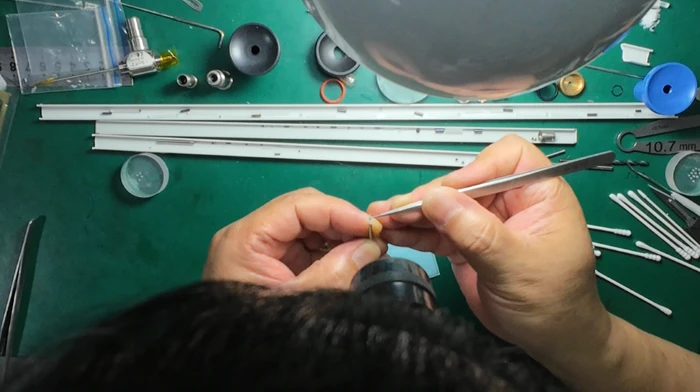

Пре потпуне оптичке монтаже, свака појединачна компонента унутар тела доскона мора бити очишћена одвојено, укључујући обе површине сваког сочива штапа и спољашњу површину сваке одстојне цеви. Држите оптичка сочива или склопове чистим пинцетама, бришите површине сочива кружним покретима или спирално од центра до ивице користећи алкохол-навлажене тампонима да бисте уклонили прљавштину, а не раширили загађиваче. Често мењајте брисеве током брисања да бисте избегли секундарне огреботине од прљавих брисева. Сви радови на монтажи морају користити унапред-очишћене наменске клешта и прибор; директан контакт-голе руке са сочивима ће унети нове загађиваче.
(саставити)
Сав избор алата по мери, усклађивање лепка, процеси лепљења, демонтаже и монтаже приказани у овом случају су верификовани кроз поновљена практична испитивања одржавања. Наставићемо да делимо случајеве поправке других модела ендоскопа у наредним чланцима, останите са нама.
